News Center
了解更多詳細信息,請致電
或在線留言

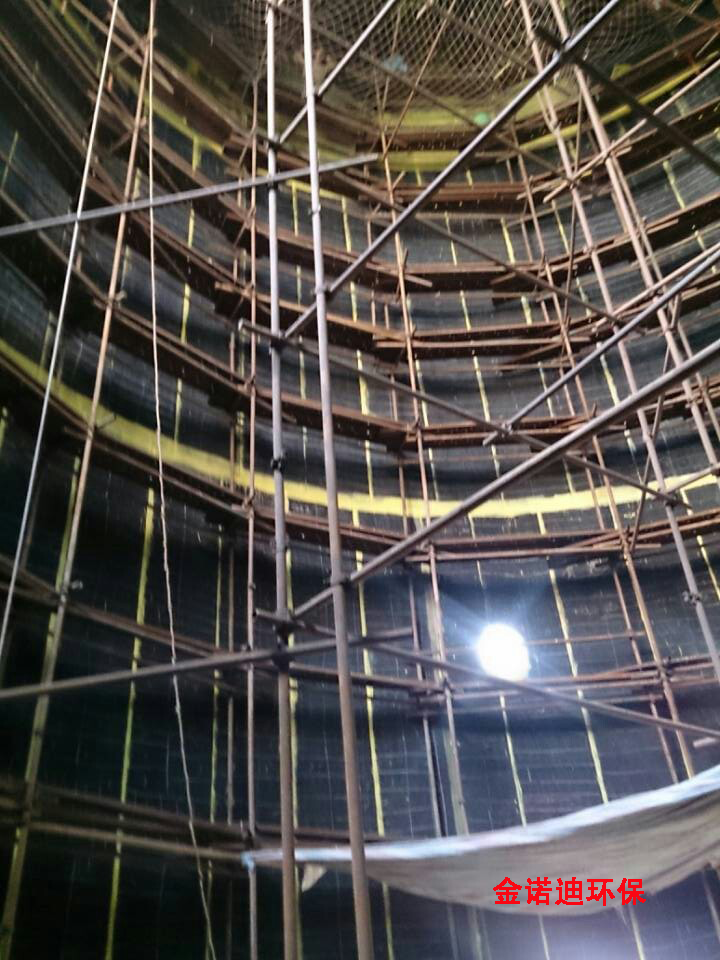

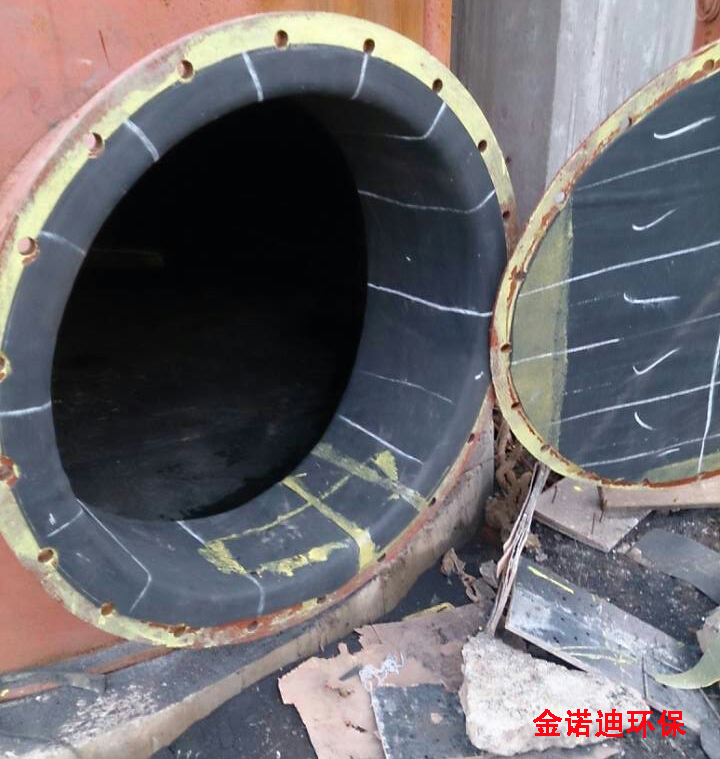

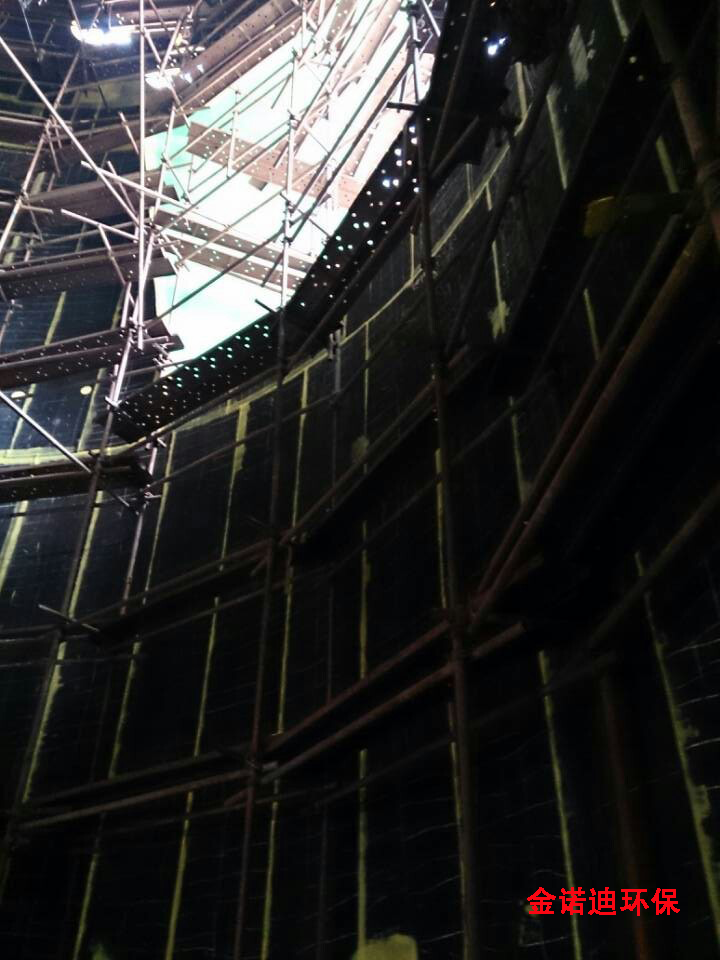

在線留言1、橡膠襯里:在金屬或其他基體上貼襯橡膠材料,形成連續(xù)、封閉性隔離層以防護介質對基體的侵蝕、磨蝕等物化損傷。
2、襯里用橡膠板:將橡膠及其配合劑混合后,進行混煉、返煉,然后經擠出機或壓延機生產的厚度大于1mm的橡膠板。
3、硬膠:俗稱膠木膠,是具有極高化學飽和度的橡膠,邵爾D硬度可達70~85度。
天然橡膠、丁苯橡膠、丁晴橡膠以及異戊二烯橡膠等都可制成不同特性的硬質膠,其抗腐蝕性能比相應的軟質膠要好,范圍也寬,但耐磨、抗沖擊性能較差。硬質膠與金屬的粘接強度高,只要硫化充分就可獲得理想的硬質襯里。
硬質膠是熱塑性材料,一般在70℃以上就會明顯變軟,所以選用時應慎重考慮。另外,硬質膠不能承受過度的沖擊、震動、變形和溫度的驟然升降,其熱膨脹率比鋼要大3~5倍,并且在低于-5℃時易脆裂,這些都需要在設計襯里時綜合權衡。
4、半硬膠:邵爾D硬度為40~70度的橡膠襯里。
半硬膠的耐腐蝕性能不如硬質膠,但比軟質膠強。半硬膠的韌性、抗沖擊、耐形變、耐寒性能比硬質膠稍強。半硬膠可在經受較大溫度變化(-5℃~70℃)、機械振動不太劇烈、介質侵蝕不十分苛刻的環(huán)境中使用。
5、軟質膠:邵爾A硬度為45~85度的橡膠襯里。
在以硬度劃分襯里種類時,特指天然、丁苯等不飽和橡膠制成的軟質防腐襯里。軟質膠有高彈、耐磨、延伸率大、柔韌抗曲撓和吸收震動等特性。能適應溫度的急劇波動,能承受外力作用下的設備變形,能抗沖擊和震動。由于軟質膠的耐腐蝕性能一般,故常被用作硬質襯里的緩沖耐磨層。
6、熱法襯膠:凡需加熱才能完成硫化過程的襯里統(tǒng)稱熱法襯里。
熱法襯膠可分為:高壓硫化襯膠和常壓硫化襯膠。
7、高壓硫化襯膠:在蒸汽壓力達0.3~0.5MPa,溫度135~155℃條件下硫化的襯里。
高壓硫化襯膠可分為:硫化罐法襯膠和本體硫化襯膠。
8、硫化罐法襯膠:襯膠設備放入硫化罐后通蒸汽(壓力0.3~0.5MPa)使襯里硫化。
9、本體硫化襯膠:襯膠設備中通入蒸汽(壓力0.3~0.5MPa)使襯里硫化。
10、常壓硫化襯膠:在常壓條件下(1atm左右)加熱使襯里硫化。
11、常壓蒸汽襯膠:襯膠設備通入常壓蒸汽升溫至90~95℃,經20~36h使襯里硫化。
12、熱水硫化襯膠:襯膠設備中灌滿水后升溫至90~95℃,經20~36h使襯里硫化。
13、冷法襯膠:不需加熱硫化的橡膠襯里統(tǒng)稱冷法襯膠。
冷法襯膠可分為預硫化橡膠襯里、自然硫化襯里、復合襯里。
上一條:襯膠簡述
下一條:玻璃鋼襯里施工工藝 |
返回列表 |
